Línia de tall de bobina d'acer

La màquina de tall de bobines d'acer es pot utilitzar a la indústria que utilitza tires d'acer per a la fabricació de diversos electrodomèstics com neveres, rentadores i forns. La línia de tall d'alta precisió assegura que les tires d'acer es tallen amb precisió, permetent una producció eficient i una qualitat constant d'aquests aparells.

Enviar la consulta

Xateja ara

Descripció

Paràmetres tècnics

Introducció

Màquina de tall de bobina d'acer per a (0.6-6 ) x (800 -1700) 150 m/min

Línia de tall (0.6-6 ) x (800 -1700) 150 mpm	Paràmetres
Bobines d'acer d'entrada	ID508mm, 610mm, OD2000mm, pes de la bobina 30T
Amplada de la bobina d'entrada	800-1700mm
Nombre de tall	1 mm x 30 ranures; 3 mm x 15 ranures; 6 mm x 8 escletxes
Bobines de nadó acabades	ID508mm, OD2000mm, pes de la bobina 30T màx
Amplades de la bobina de nadó	50 mm -300mm
Precisió de tall	Amplada de la ranura ±{{0}},10 mm; Cambra ± 0,1 mm/m; bur 5% del gruix; gepa de retrocés<0.5mm; edge difference ±0.10mm
Motors principals	Talladora 160KW + Recoiler 200KW
Ganivet per tallar	ID260 x OD380 x 20, SKD11, HRC58-61
Mandril de retrocés	Mandril sense costures φ508mm
Opcional	Talladores d'intercanvi ràpid, torniquet de descàrrega
Velocitat de tall	0-80-150mpm ajustable
Configuració	Siemens PLC, Parker o Siemens Drive, Vitory Valves

1. Cadira d'emmagatzematge de bobines	2. Carro de càrrega de bobines
3. Desbobinador de doble mandril	4. Corró de premsa de tracció del cap de bobina
5. Capçal de bobina Rotlle d'alineació i fulla de pala	6. Alimentador de pessic, prenivelador de 5 rotllos, cisalla
7. Bucle de fossa 1	8. Premeu rodets i guia lateral
9. Bobinadora de ferralla de vora i premsa de cua de tires	10. Bucle de fossa 2
11. Pre separador, tipus de placa i tensor de 5 rotllos	12. Cisalla posterior, corró deflector
13. Overam Separador i retrocés	14. Carro de descàrrega de bobines
15. Torniquet de descàrrega	16. Sistema hidràulic
17. Sistema pneumàtic	18. Sistema de control elèctric

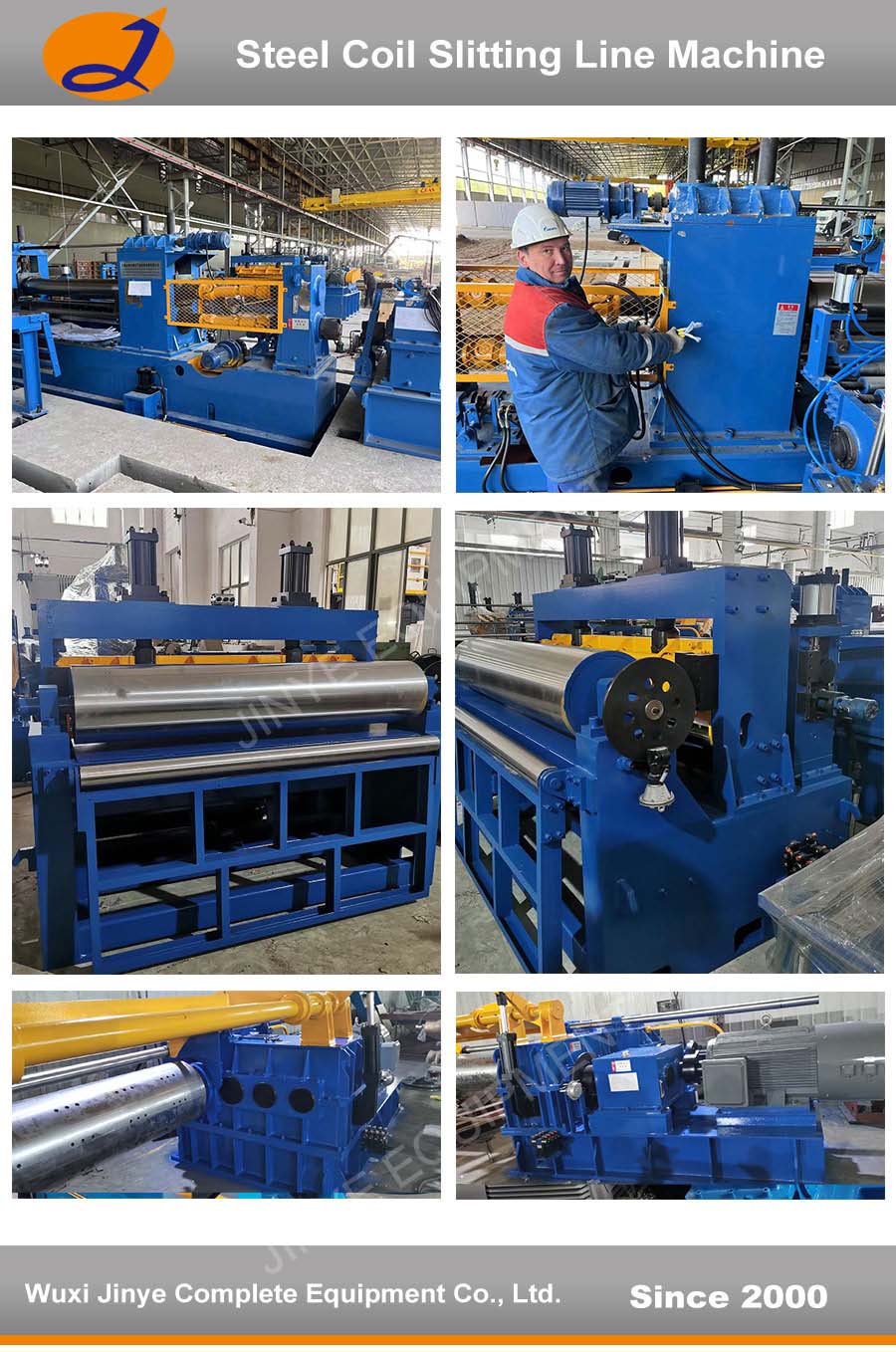

6-Steel Coil Slitting Line Machine

Principi de funcionament

1. Cadira d'emmagatzematge de la bobina: la bobina d'espera preparada a la cadira, el cotxe de la bobina (carretó) entra sota la bobina i se l'emporta, el client pot decidir quantes cadires disposarà.

2. Cotxe de càrrega de bobines: tipus fossat, forma de V superior del cotxe o plana amb deflector de 2 rotlles, envieu bobina d'acer al mandril de desenrotllament.

3. Desbobinador de doble mandril: els mandrils dobles es troben l'un davant de l'altre per subjectar la bobina d'acer, 3 passos a cada mandril, mandril d'expansió hidràulica adequat per a ID de bobina de 508 mm / 610 mm / 760 mm, la càrrega del mandril varia amb diferents dimensions de bobines metàl·liques, màxim fins a a 30T.

Desenrotllament passiu amb fre d'aire, o desenrotllament actiu amb tensió posterior, normalment xapa d'acer inoxidable i xapa d'alumini desenrotllant activament.

4. Corró de premsa de tracció del capçal de la bobina, placa de pala peladora: al mateix marc instal·lat al cos del prenivelador, el corró de premsa gira el capçal de la bobina d'acer cap endavant, la placa de pala rep el cap per sota, el rodet d'adreçament redreça el cap de la bobina, cooperen entre ells per obrir la bobina. cap i envia a l'alimentador de pessic.

5. Altres unitats de la línia de tall de 6 mm són les mateixes, podeu llegir la seva descripció en altres productes de la categoria, però òbviament les estructures i peces de la màquina són més fortes i més grans amb el gruix de la xapa d'acer augmentant, a més, per executar la línia de tall. millor eficiència, el mecanisme de desplaçament de la relació reductora fa que la làmina prima es talli per sota de 3 mm a 100-150m/min i 3-6mm a 60-100m/min.

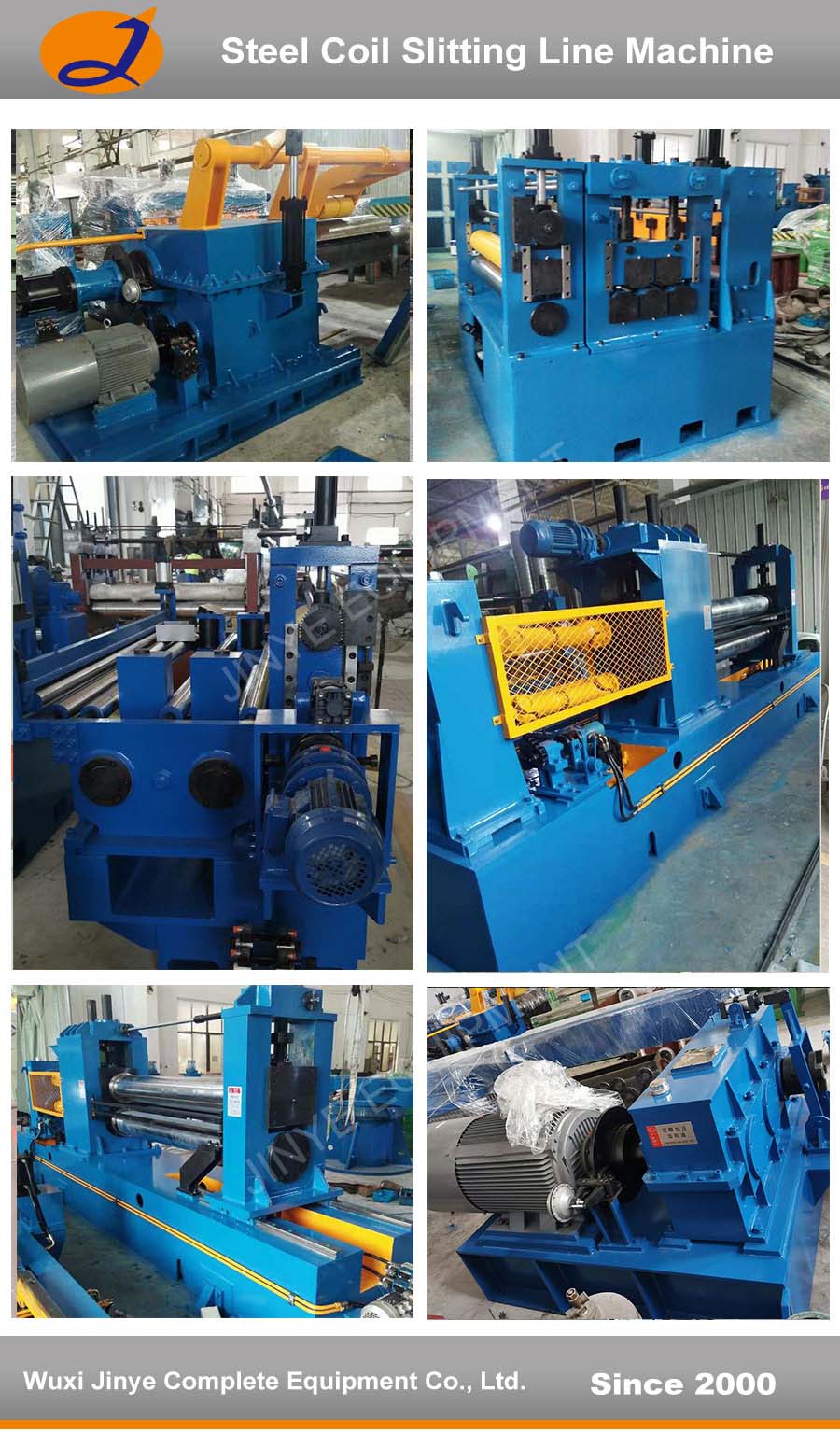

6Steel-Coil-Slitting-Line-Machine
