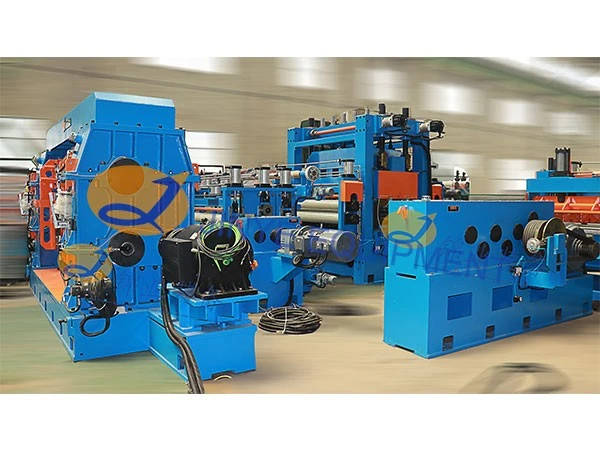

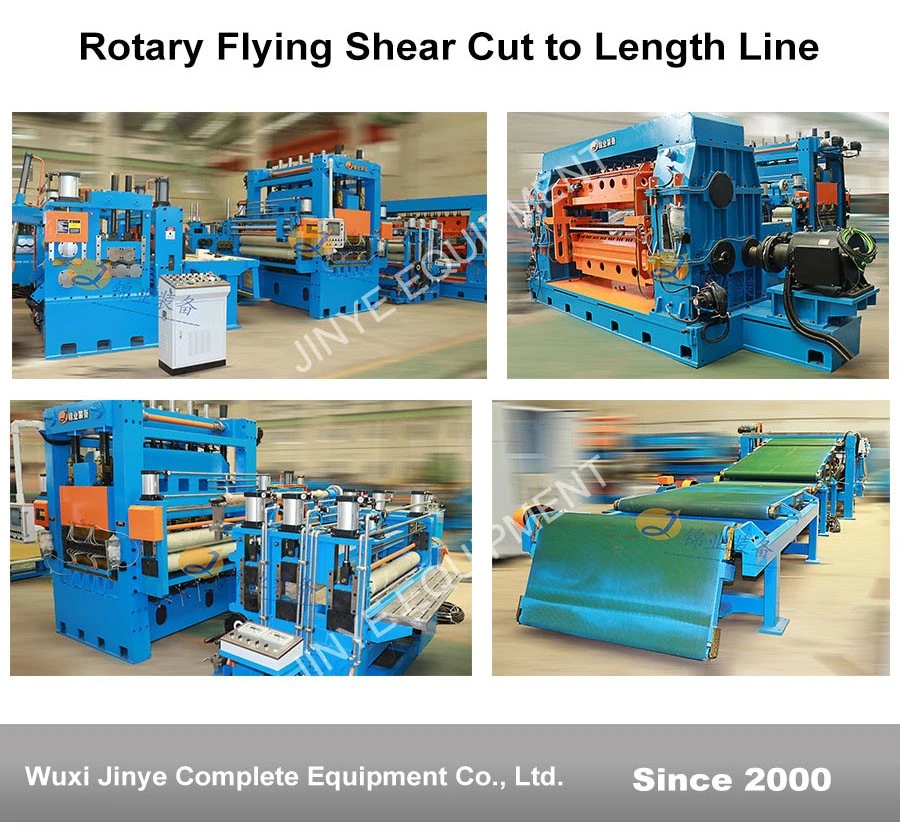

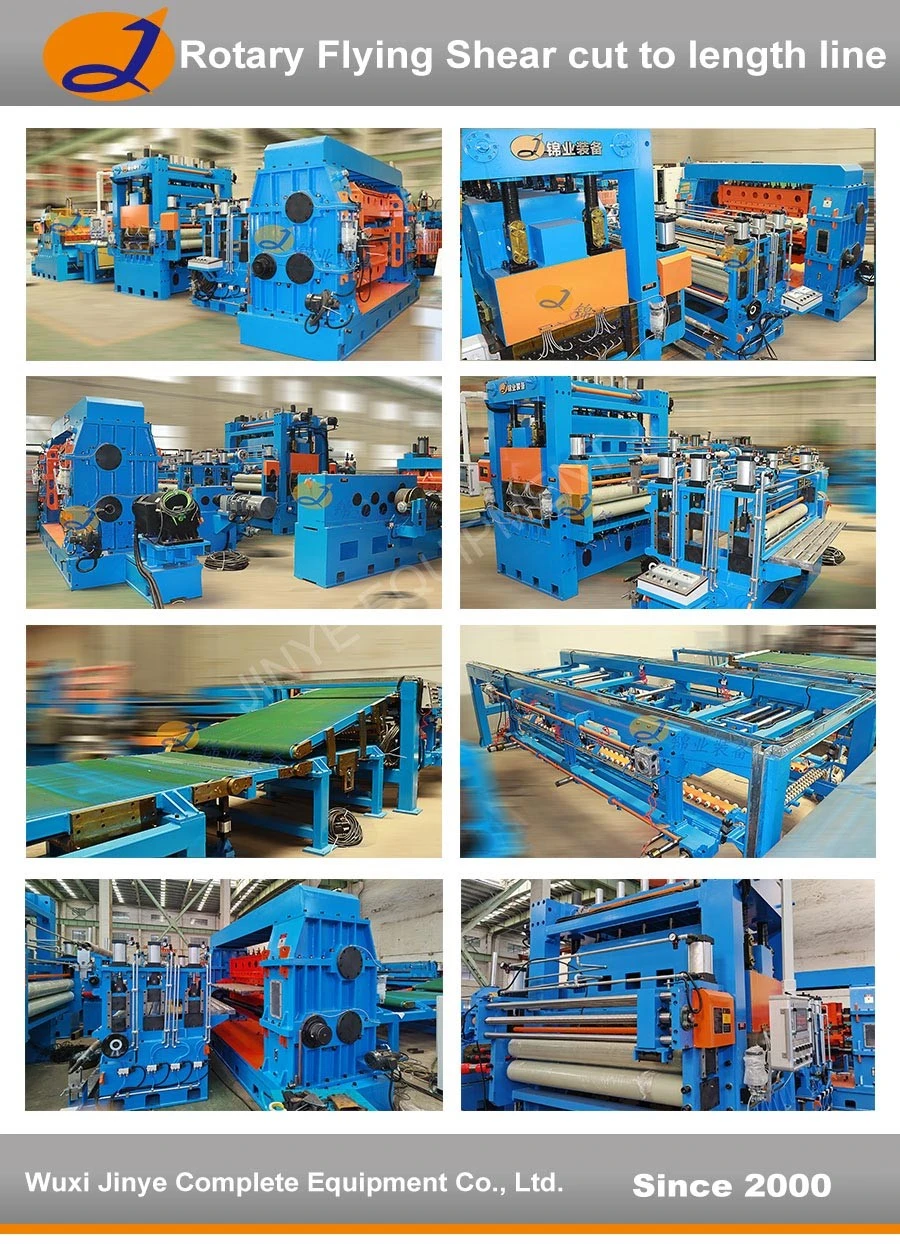

Cisalla volant rotativa tallada a la línia de longitud

Jinye Complete Equipment està desenvolupat professionalment. La línia de tall de cisalla voladora rotativa és una línia de producció de tall de bobines metàl·liques a la longitud després de desenrotllar i anivellar, composta per desenrotllador, (tallador de vores), nivelador, alimentador de longitud NC, cisalla volant rotativa d'alta velocitat, apilador. , etc.

Matèries primeres d'entrada, bobines d'acer inoxidable:

Producte acabat, xapes d'acer inoxidable:

1. El desenrotllador de mandril sense costures proporciona un desenrotllament estable de la tensió posterior.

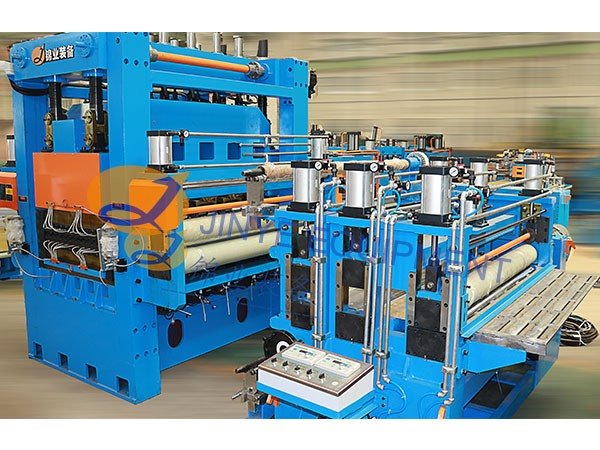

2. Després de desenrotllar, la xapa d'acer passa per 6 nivells alts, l'alimentador de longitud mesura la longitud del full i controla la cisalla rotativa per tallar el full per establir la longitud.

3. Cisalla rotativa: els cigonyals dobles condueixen les fulles superiors i inferiors per girar i tallar. La bretxa de la fulla es pot ajustar fàcilment per a diferents gruixos de tall. Freqüència de tall de fins a 200pcs/min.

4. Sistema d'apilament: Apiladors dobles

El transportador de cinta lliura el full tallat al primer apilador, la taula de tisores baixa automàticament amb l'alçada dels fulls apilats augmentant a la taula, quan el nombre de fulls arriba a la quantitat establerta, premeu el botó del panell per canviar el transport de fulls al segon apilador. Premeu el botó per deixar que la primera taula de tisores baixi cap a baix i, a continuació, la taula de rotlle de sortida lliura els fulls al costat de l'operació. D'aquesta manera, el tall d'una bobina d'acer és continu i eficient.

5. El procés de desenrotllament, anivellació, tall, apilament és automàtic sense tensió d'estirament a la làmina. El sistema de control és el servocontrol PLC i la pantalla tàctil HMI, l'operador introdueix la longitud i la quantitat de tall a la pantalla. A més, la pantalla tàctil té les funcions d'ajustar la velocitat d'alimentació, configurar l'intercanvi automàtic i manual, la configuració de la longitud d'alimentació, la configuració de peces d'alimentació, inici automàtic, aturada automàtica, pausa, restabliment del comptador, endavant, enrere, cisalla cap amunt, cisalla cap avall, alarma anormal. , etc.

6. El retall de vores és opcional segons les matèries primeres següents.

7. La laminació de pel·lícules sovint es requereix per protegir la superfície de la làmina.

La línia de tall de cisalla voladora a llargada especialment adequada per al tall de xapa de calibre lleuger a alta velocitat amb una protecció perfecta de la superfície de la xapa. La xapa d'acer laminat en fred, la xapa d'acer galvanitzat, la xapa d'acer inoxidable, la xapa d'alumini requereixen longituds variables de superfície de xapa perfecta, per tant, la línia de tall a tall de cisalla rotativa és popular per tallar aquestes làmines metàl·liques.
